Пересечения и произвольное вращение модулей
Обновлено:
В сложных мебельных системах, где сочетается множество модулей, важно разрешать только допустимое взаимодействие между ними. Этим занимается режим OBB (объектно-ориентированные габаритные коробки) — инструмент, который позволяет точнее управлять тем, как элементы мебели располагаются и пересекаются в 3D-пространстве.
Проще говоря, режим OBB даёт две возможности:
- Контролируемые наложения модулей — вы сами задаёте, где объектам разрешено пересекаться (потому что в реальной мебели там пустота), а где нет.
- Вращение объекта на произвольный угол с учётом пересечений с другими объектами.
Вращение и пересечения могут работать одновременно. Это пригодится, например, для арок, торшеров над журнальными столами, кроватей с изголовьем и приставными тумбами, накладок на подлокотники и т. п. Раньше для этого приходилось собирать готовый комплект или мириться с наложениями — теперь нужные комбинации собираются штатными средствами личного кабинета.
Кто что настраивает. Глобальное включение и настройку элементов выполняет администратор личного кабинета / технолог. Готовым результатом пользуются дизайнер, менеджер или клиент прямо на сцене.
Как это работает (кратко)
Заголовок раздела «Как это работает (кратко)»- Администратор включает глобальную настройку в кабинете.
- В каждом нужном элементе/модуле включает вращение и/или возможность пересечений.
- Выгружает настройки в конструктор.
- Пользователь применяет всё это на сцене.
Ниже — каждый шаг подробно. Сначала разберём настройку пересечений, затем вращения, и в конце — использование на сцене.
Настройка пересечений
Заголовок раздела «Настройка пересечений»(выполняет администратор личного кабинета / технолог)
Почему это так работает
Заголовок раздела «Почему это так работает»В обычном режиме основной габарит модуля (например, шкаф 600×900×560 мм) служит «рамкой», по которой система считает пересечения и не даёт модулям налезать друг на друга.
Но иногда внутри модуля есть вложенные элементы, и удобнее, чтобы система ориентировалась не на общий габарит, а именно на эти вложенные детали. Для этого основной габарит можно «отключить» — тогда пересечения считаются только по тем элементам, которые вы укажете. Так можно собирать сложные конструкции, где внутренние элементы взаимодействуют свободно, без ограничений со стороны основного корпуса.
Шаг 1. Включить вращение и пересечения (глобально)

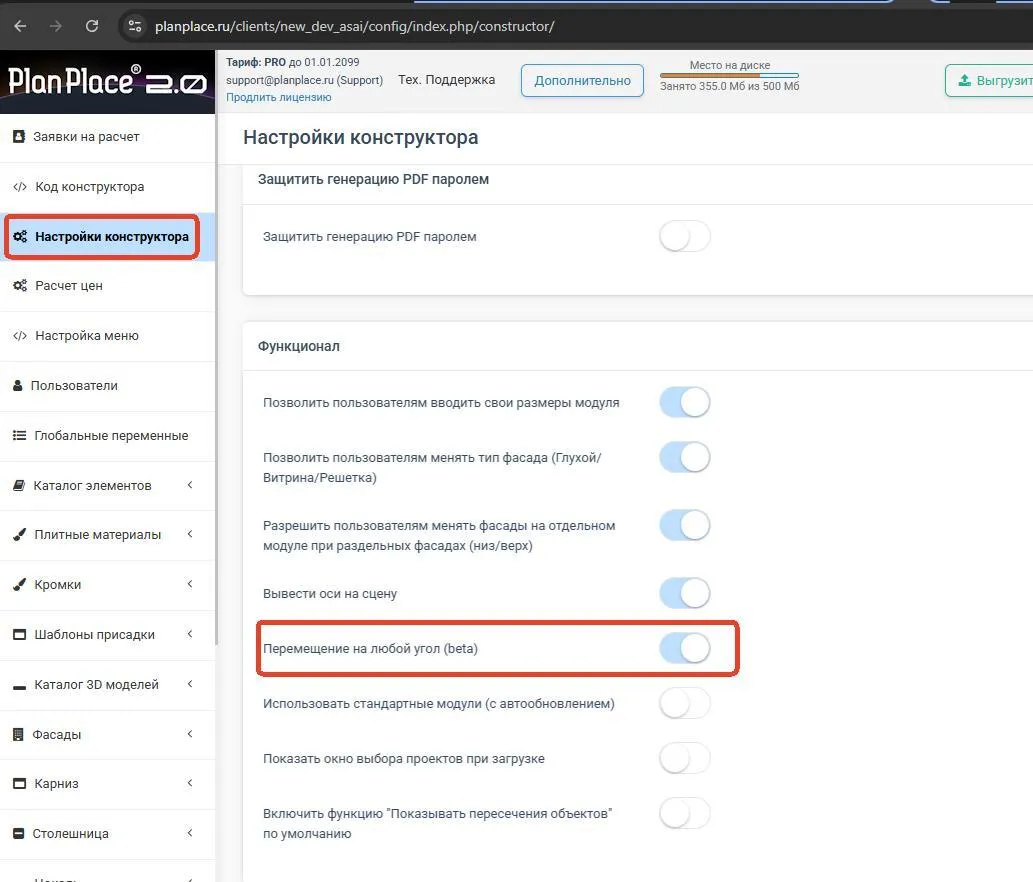

Заголовок раздела «Шаг 1. Включить вращение и пересечения (глобально)»- Зайдите в настройки конструктора мебели.
- Найдите настройку «Вращение 360° и продвинутое управление пересечениями (beta)».
- Включите её.
Это один общий переключатель — он включает в системе и произвольное вращение, и продвинутые пересечения. Подробнее про сами настройки конструктора — в статье «Настройки конструктора».
Шаг 2. Разрешить пересечения у элемента
Заголовок раздела «Шаг 2. Разрешить пересечения у элемента»- Зайдите в каталог элементов.
- Откройте нужный элемент на редактирование.

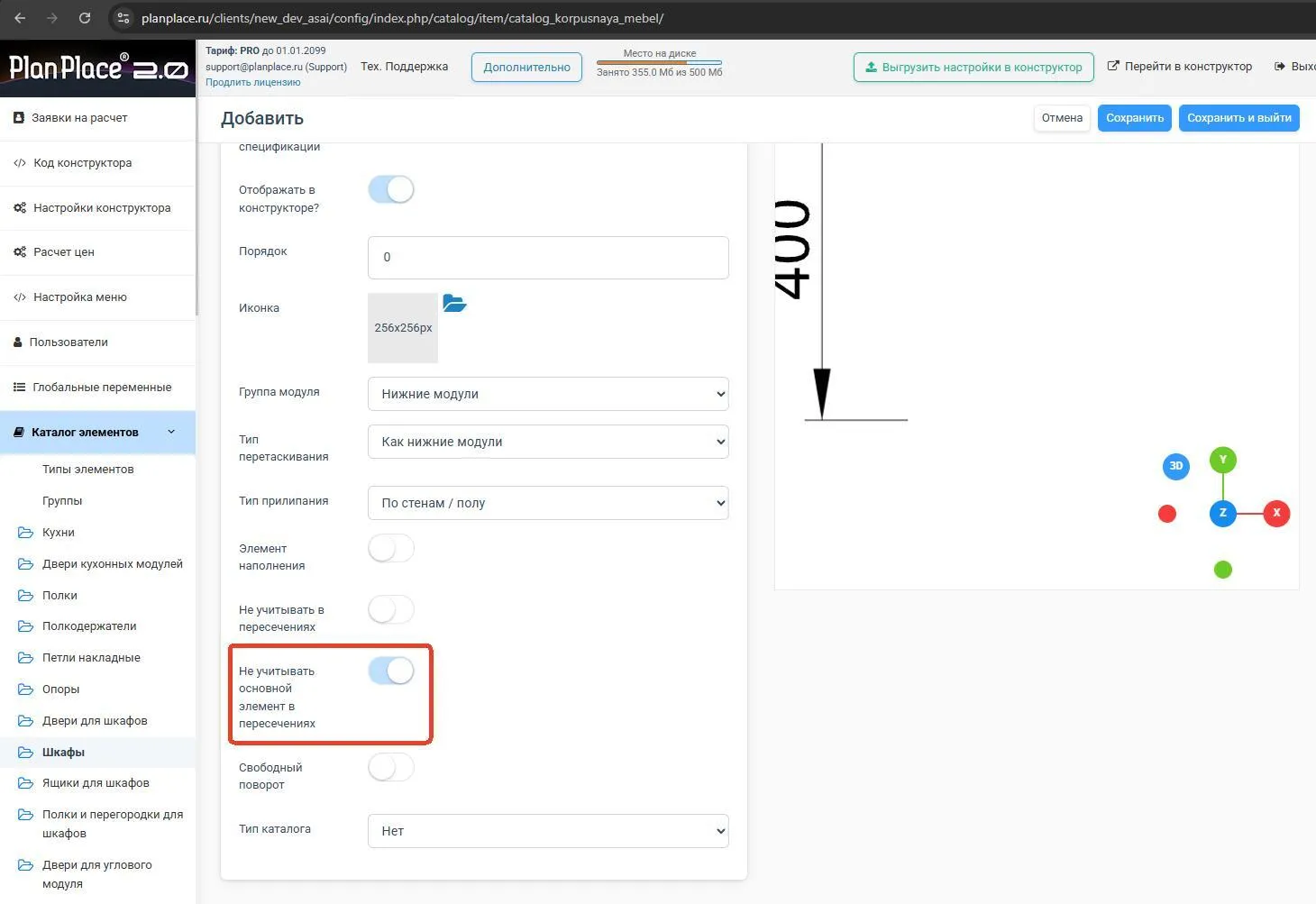

- На вкладке «Основные» найдите переключатель «Не учитывать основной элемент в пересечениях» и включите его.
При включённом флаге система перестаёт учитывать основные габариты, заданные в размерах изделия, и связанные с ними ограничения на пересечения на сцене. Дальше пересечения будут считаться только по тем деталям, которые вы отметите на следующем шаге.
Не путайте этот переключатель с «Не учитывать в пересечениях»: второй исключает из проверки весь элемент вместе с вложенными деталями. Для элементов наполнения есть отдельная настройка «Учитывать в пересечениях только вложенные элементы». Она учитывает только отмеченные внутренние части наполнения, а не общий контур.
Шаг 3. Указать детали, которые не должны пересекаться
Заголовок раздела «Шаг 3. Указать детали, которые не должны пересекаться»- Перейдите в «Конструктор».
- На каждой детали, секции или элементе, которым пересекаться нельзя, включите маркер «Учитывать размер при позиционировании». Это говорит системе: вот этот элемент трогать (пересекать) нельзя.
- Сохраните модель и выгрузите настройки в конструктор.
Настройка произвольного вращения
Заголовок раздела «Настройка произвольного вращения»(выполняет администратор личного кабинета / технолог)
Шаг 1. Включить вращение и пересечения (глобально)
Заголовок раздела «Шаг 1. Включить вращение и пересечения (глобально)»Если вы ещё не включили глобальную настройку при настройке пересечений — сделайте это:
- Зайдите в настройки конструктора мебели.
- Найдите настройку «Вращение 360° и продвинутое управление пересечениями (beta)».
- Включите её.
Шаг 2. Разрешить свободный поворот у нужных элементов
Заголовок раздела «Шаг 2. Разрешить свободный поворот у нужных элементов»Свободный поворот включается отдельно для каждого элемента каталога, которому он разрешён:
- Зайдите в каталог элементов.
- Откройте нужный элемент на редактирование.
- На вкладке «Основные» найдите переключатель «Свободный поворот» и включите его.
- Сохраните модель и выгрузите настройки в конструктор.

Использование на сцене
Заголовок раздела «Использование на сцене»(дизайнер / менеджер / клиент на сайте)
Свободное вращение
Заголовок раздела «Свободное вращение»- Кликните левой кнопкой мыши (или одним пальцем на тачпаде) по нужному модулю и включите свободный поворот — значок «360°».
- Нажмите на появившиеся по бокам модуля стрелки и, не отпуская, двигайте в сторону поворота. Отпустите, когда достигнете нужного угла. В центре отображается текущий угол поворота относительно исходного положения.
Пересечения

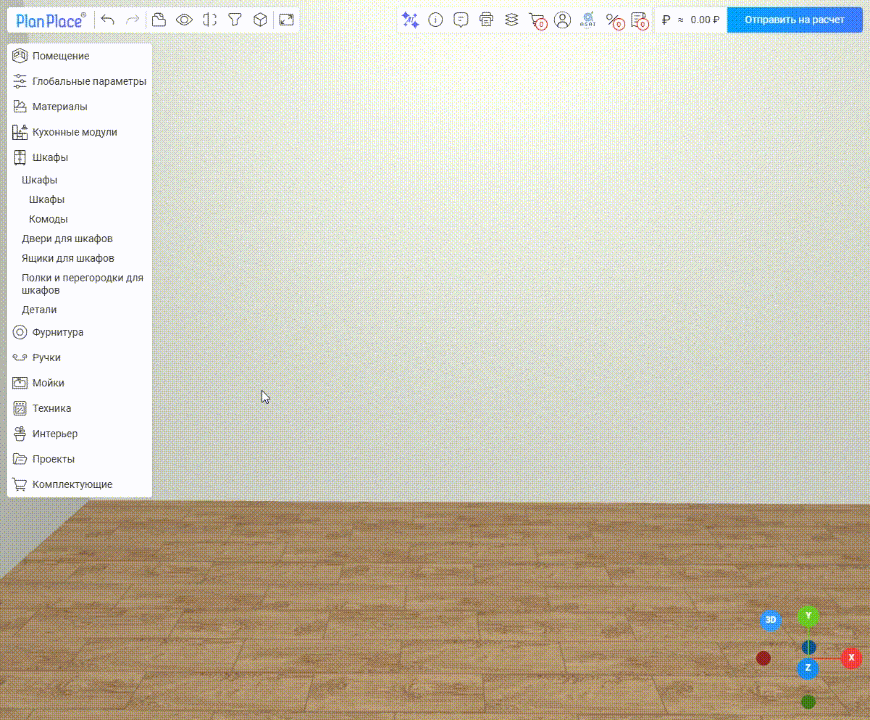

Заголовок раздела «Пересечения»Двигайте модели как обычно — левой кнопкой мыши. Система сама подстраивается: красным подсвечиваются недопустимые положения, и такие варианты не сохраняются.
Возможные проблемы и вопросы
Заголовок раздела «Возможные проблемы и вопросы»«Я всё включил, но модуль не вращается».
- Проверьте, что вы сохранили настройки и выгрузили новые на сцену.
- Проверьте, что в правом меню настроек модуля стоит галочка «Свободный поворот» (а значок 360° не перечёркнут). Возможно, вращение было повторно заблокировано.
«Пересечения не работают».
- Проверьте корректность настроек модели: включён ли у элемента флаг «Не учитывать основной элемент в пересечениях» и проставлены ли на нужных деталях признаки «Учитывать размер при позиционировании».
После любых изменений этих настроек сделайте жёсткую перезагрузку и заново выгрузите настройки в конструктор — иначе изменения не вступят в силу.
Коротко
Заголовок раздела «Коротко»Режим OBB позволяет вращать самостоятельные модули на произвольный угол и аккуратно совмещать их между собой. Порядок такой: администратор включает общий переключатель в настройках конструктора, затем у нужных элементов включает «Свободный поворот» и/или «Не учитывать основной элемент в пересечениях», отмечает непересекаемые детали маркером «Учитывать размер при позиционировании» и выгружает настройки в планировщик. После этого дизайнер на сцене крутит модули значком «360°» и двигает их — система сама подсвечивает красным недопустимые наложения.
Про поворот отдельной детали или секции внутри модуля (по осям, формулой или визуальным регулятором) — в статье «Параметры, формулы и позиционирование».
