Экспорт в производство

Главная ценность PlanPlace для производителя — то, что собранный проект можно передать прямо в станочные программы для распила и присадки. Не нужно перечерчивать мебель вручную. В этой статье разберём, в какие программы экспортируется проект и как устроены настройки модуля БАЗИС.

Куда можно экспортировать

Полноценная интеграция реализована с тремя производственными программами:

• БАЗИС-Мебельщик — российская система проектирования и подготовки производства мебели;
• АСАИ.Раскрой (на момент записи обучения — ASAI.Cut) — раскрой;
• АСАИ.Нестинг (на момент записи — ASAI.Nest) — нестинг (раскрой с оптимизацией раскладки).

Кроме того, проект можно выгрузить в популярные 3D-форматы (SketchUp, 3D Max, Blender) для дальнейшей визуализации.

Для интеграции PlanPlace передаёт спецификации с размерами, материалами и присадками. Раскройные программы принимают, в частности, CSV — это та же таблица с разделителями-запятыми.

Модуль БАЗИС: подключение и баланс конвертаций

Раздел «БАЗИС» в левом меню личного кабинета появляется (активируется), когда подключён модуль интеграции с Базисом. Он же добавляет на сцену кнопку «Экспорт в Базис» для скачивания проекта.

В разделе вы видите:

• Статус — подключён модуль или нет (на скриншоте — «Подключён»).
• Количество доступных конвертаций — сколько файлов ещё можно сконвертировать. Каждый экспортируемый в Базис файл списывает одну конвертацию с предоплаченного баланса. Например, у клиента было оплачено 1000 конвертаций, часть из них уже израсходована. Следите за остатком, чтобы экспорт не прервался в нужный момент.

Настройки экспорта в БАЗИС (переключатели)

Ниже статуса расположены переключатели, которые подгоняют выгрузку под ваш техпроцесс. После изменения нажмите «Сохранить».

Подрезка кромки. Включает на всех деталях подрезку кромки по умолчанию — то есть габарит детали уменьшается на размер кромки, чтобы после оклейки получился нужный итоговый размер. Здесь регулируется именно подрезка, а не прифуговка: прифуговка настраивается точечно уже в самом Базисе. По умолчанию переключатель включён, потому что подрезку используют практически все (за редким исключением).

Выводить в название детали материал. Определяет, что попадёт в название детали при выгрузке: общее название декора или конкретная плита с конкретной толщиной. Переключатель добавили по запросу клиента: при передаче общего артикула в Базисе нельзя было различить толщину и привязать деталь к своей базе материалов. Поэтому, если вы ведёте базу с несколькими толщинами одного декора и их нужно разделять, включите этот вывод.

Использовать припуск на толщину кромки. Ещё один параметр, влияющий на габариты деталей: добавляет припуск на толщину кромки. В Базисе есть соответствующий параметр (по смыслу — «припуск на толщину»), и эта настройка передаёт ту же логику.

Выводить комплектующие шаблонов в дерево. Добавляет в дерево каждого мебельного модуля комплектующие, указанные в его шаблоне и в выбранном варианте шаблона. Например, если в шаблоне модуля заданы две петли и четыре опоры, после экспорта эти позиции появятся внутри соответствующего модуля в указанном количестве. Настройка сохраняет связь комплектующих с конкретным модулем и не собирает их в общую группу проекта.

Выводить комплектующие из спецификации. Формирует в корне дерева БАЗИС-Мебельщика отдельную общую группу «Комплектующие». В неё собираются итоговые позиции спецификации со всего проекта: одинаковые позиции объединяются, а их количество и стоимость суммируются. Передаются в том числе прайс-позиции без собственной 3D-модели, которые добавлены ко всему мебельному модулю и не привязаны к отдельной детали конструкции.

Красной рамкой отмечена настройка «Выводить комплектующие из спецификации». На скриншоте она выключена: серый переключатель находится слева. Перед экспортом переведите его вправо — активный переключатель подсвечивается голубым.

В поле «Заметки» для каждой позиции из общей группы передаются:

• название;
• артикул (код);
• общее количество;
• общая сумма.

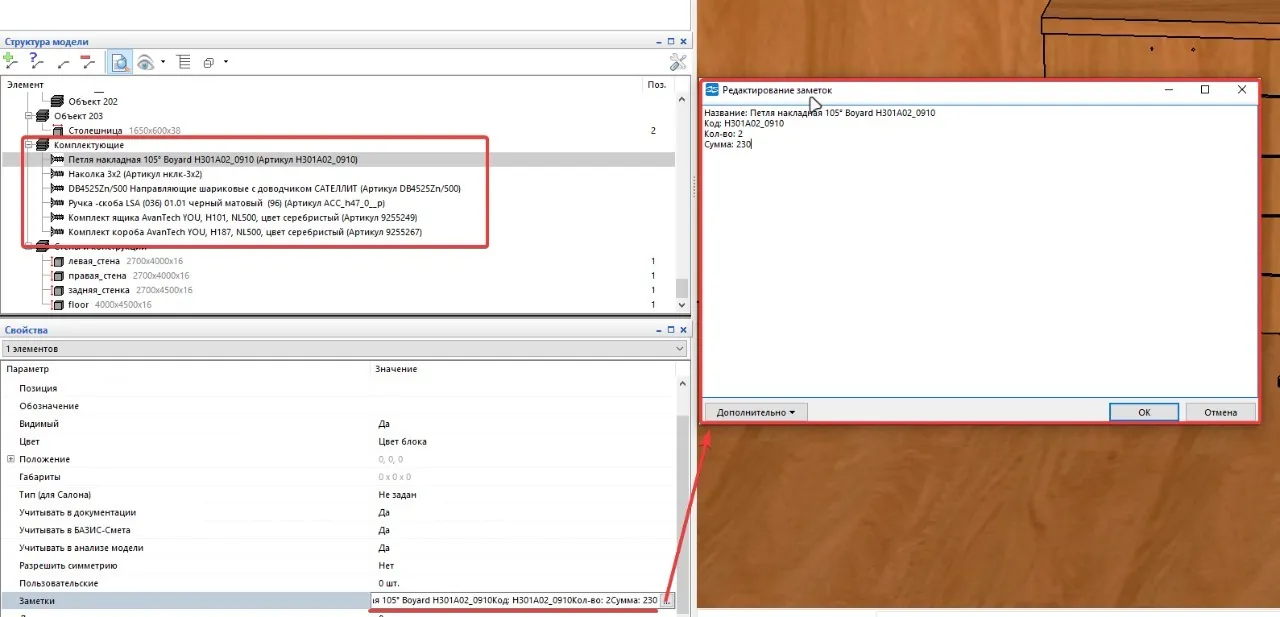

После экспорта комплектующие собраны в отдельной группе. В «Заметках» выбранной позиции показаны её название, код, количество и сумма.

Проверьте дубли после экспорта. Одна и та же позиция может попасть в БАЗИС-Мебельщик как отдельный объект проекта и как комплектующая из общей спецификации. Сравните артикулы и количество в группе «Комплектующие» со спецификацией PlanPlace. Проверку можно выполнить вручную или своим скриптом.

Передача стен/конструкций. Определяет, нужно ли добавлять в файл стены и конструкции, которые использовались при построении проекта в PlanPlace. Если переключатель включён, они передаются в БАЗИС-Мебельщик вместе с мебелью. Если выключен, в файл попадают мебельные объекты без геометрии помещения. Включайте настройку, когда технологу нужны размеры и положение окружающих конструкций; после импорта проверьте, что они не мешают обработке мебельных деталей.

Фрезеровка фасадов в «Заметках»

Для фасадов PlanPlace передаёт в поле «Заметки» название фрезеровки. Эти данные можно использовать в БАЗИС-Мебельщике при подготовке производственной документации и запуске процессов, связанных с конкретной фрезеровкой.

Пример переданного названия фрезеровки в «Заметках» выбранного фасада.

Что важно знать про присадки и сверление

От корректности присадок напрямую зависит результат экспорта:

• направление сверления должно быть правильным, иначе станок не выполнит отверстие;
• для сложных составных присадок используйте сборку целиком без отображения спецификации отдельных присадок — иначе в Базисе и АСАИ.Нестинг возможны ошибки.

Пазы и вырезы

Пазы и вырезы передаются в производство по-разному. Пазы поддерживаются давно и считаются более проверенным вариантом. Передача вырезов появилась позже через формат CFRN, поэтому результат нужно проверять на конкретном проекте после открытия файла в БАЗИС-Мебельщике. Правила отбора деталей и типы передаваемых контуров описаны в подробной инструкции по вырезам.

Кто может экспортировать

Экспорт в производство доступен владельцу, администратору и менеджеру. Для менеджеров экспорт может быть закрыт до авторизации — это настраивается, чтобы файлы для производства не уходили раньше времени.

Практический порядок

1. Соберите и проверьте проект на сцене, особенно присадки в 2D-режиме.
2. В разделе «БАЗИС» выставьте переключатели (подрезка кромки, припуск, материал в названии, комплектующие шаблонов, комплектующие из спецификации, стены/конструкции) под ваш техпроцесс и нажмите «Сохранить».
3. Нажмите кнопку экспорта (Экспорт в Базис, либо вывод в АСАИ.Раскрой / АСАИ.Нестинг).
4. Откройте файл в БАЗИС-Мебельщике и проверьте детали, материалы, отверстия, стены и конструкции.
5. Откройте группу «Комплектующие». Сверьте артикулы, общее количество и сумму со спецификацией PlanPlace, затем исключите возможные дубли.
6. Для фасадов откройте «Заметки» и убедитесь, что название фрезеровки передано правильно.

Коротко
