Переменные модуля и переопределение

Помимо глобальных переменных, у каждого модуля есть свои, локальные переменные — на вкладке «Переменные» в конфигураторе. Это мощный инструмент гибкой настройки без программирования. В этой статье разберём, как создавать переменные модуля, выводить их пользователю и каскадно переопределять для вложенных элементов.

Локальные переменные: те же типы

Переменные модуля бывают тех же трёх типов, что и глобальные:

• Число — с минимальным, максимальным значением и шагом;
• Список — выбор из готовых вариантов, у каждого есть текстовое название и числовое (системное) значение;
• Да/Нет — логический переключатель.

Разница в области действия: локальная переменная работает только внутри своего модуля, а глобальная — по всему каталогу.

Что переменные умеют

Через переменные модуля управляют:

• видимостью секций и деталей;
• размерами и отступами;
• положением элементов;
• включением/выключением опций (например, «есть цоколь» / «нет цоколя»).

Вывод переменной на сцену

У каждой переменной есть настройка, показывать ли её пользователю на сцене. Если показать — дизайнер увидит переключатель в параметрах модуля и сможет менять значение. Если скрыть — переменная остаётся служебной, для внутренней логики.

Так вы решаете, что отдать «на откуп» дизайнеру (например, выбор стороны открывания двери), а что спрятать (служебные отступы и расчётные параметры).

Условное отображение переменных

Переменную можно показывать только при выполнении условия. Классический пример: переключатель «Цоколь» включён — показываем дополнительные параметры цоколя (его высоту); выключен — прячем их. Это убирает лишние опции из интерфейса и не путает пользователя.

Связь с типовыми размерами

Значения переменных можно связать с типовыми размерами. Тогда при выборе размера модуля автоматически подставятся нужные значения переменных. Удобно для серийных изделий с фиксированными типоразмерами.

Переопределение для вложенных модулей

Это ключевая возможность. Модули вложены друг в друга (модуль → корпус → ящик), и переменные можно переопределять каскадно, сверху вниз.

Пример: у вас есть модуль с несколькими ящиками. Вместо того чтобы настраивать каждый ящик отдельно, вы задаёте значение переменной на уровне родительского модуля, и оно распространяется на все вложенные ящики. Поменяли родителя — изменились все «дети».

Также можно импортировать переменные из вложенных модулей наверх — чтобы управлять ими централизованно из одного места.

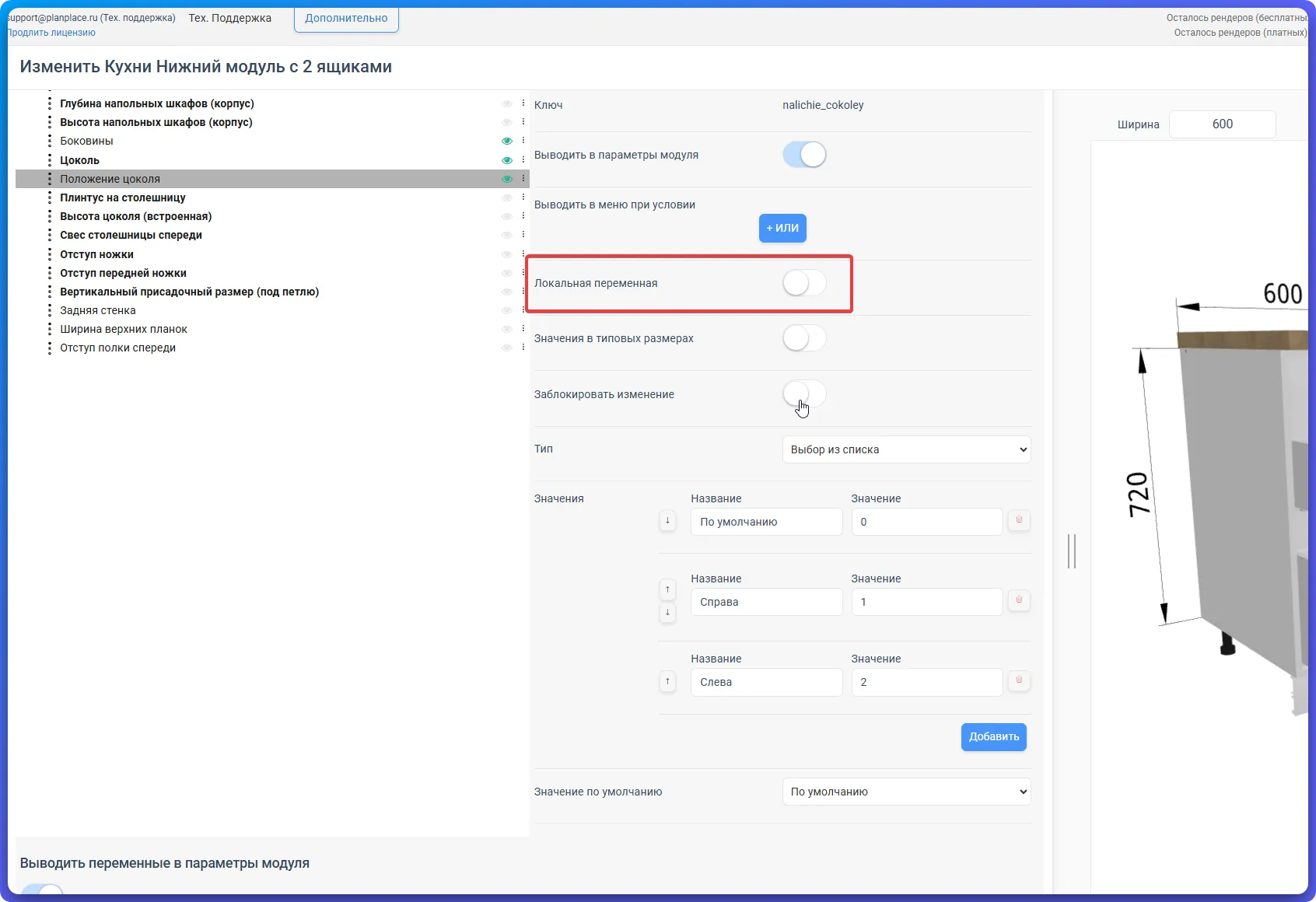

Переключатель «Локальная переменная»

В настройках каждой переменной есть переключатель «Локальная переменная». Он определяет, как переменная поведёт себя, когда модуль окажется внутри составного изделия — то есть будет вложен в другой модуль или комплект.

• Выключен (по умолчанию) — переменная общая на всё изделие. В параметрах самого вложенного модуля она не показывается: управлять ею можно только с уровня всего изделия, в группе «Параметры (вложенные)». Заданное там значение применяется сразу ко всем вложенным модулям, у которых есть переменная с таким же ключом.
• Включён — переменная становится индивидуальной. Она появляется в параметрах самого вложенного модуля, и каждый экземпляр хранит собственное значение, независимое от соседей.

Пока модуль используется сам по себе и ни во что не вложен, переключатель ни на что не влияет — переменная в любом случае видна в его параметрах.

Пример: модуль с двумя ящиками

Возьмём нижний кухонный модуль, внутри которого два вложенных ящика. У каждого ящика есть переменная-список «Тип направляющих» (обычные / с доводчиком).

• Если флаг «Локальная переменная» не проставлен, дизайнер увидит один общий пункт «Тип направляющих» в параметрах всего модуля. Выбор применится сразу к обоим ящикам — сделать их разными не получится.
• Если в каждом ящике флаг проставлен, пункт «Тип направляющих» появится в параметрах каждого ящика отдельно. Дизайнер сможет поставить верхний ящик на обычные направляющие, а нижний — на направляющие с доводчиком.

Правило простое: общие для всего изделия настройки оставляйте без флага и управляйте ими сверху, а настройки, которые должны отличаться от экземпляра к экземпляру, помечайте как локальные.

Копирование и блокировка

• Копирование и вставка групп переменных между модулями — экономит время при создании похожих изделий. Важно учитывать порядок вычислений и зависимости, чтобы ничего не сломалось.
• Блокировка изменения переменных — защищает от случайных правок.
• Скрытие переменных из интерфейса — упрощает работу дизайнера, оставляя только нужное.

Группировка переменных

Когда переменных много, их удобно объединять в группы для наглядности. Искать конкретную переменную в длинном списке помогает обычный браузерный поиск Ctrl+F.

Практический пример

Переключатель «Парящая база»:

1. Создаёте переменную типа «Да/Нет» с названием «Парящая база».
2. Создаёте числовую переменную «Высота базы» с диапазоном 0–200 мм.
3. Настраиваете условное отображение: «Высоту базы» показывать, только если «Парящая база» = Да.
4. В формулах позиционирования опор используете «Высоту базы».
5. Выводите оба переключателя дизайнеру.

Теперь дизайнер включает парящую базу, задаёт её высоту — и модуль сам приподнимается.

Коротко

Переменные модуля — это локальные управляемые настройки тех же трёх типов (число, список, да/нет). Их можно выводить дизайнеру или прятать, показывать по условию, связывать с типовыми размерами и каскадно переопределять для вложенных элементов. Переключатель «Локальная переменная» решает, будет ли переменная у вложенного модуля общей на всё изделие или индивидуальной для каждого экземпляра. Это основной способ сделать модуль гибким без единой строчки кода.
